W30-T系列

         ————管道温度传感器说明书

1.产品介绍

   W30-T系列管道温度传感器，采用进口高可靠性数字检测探头及特殊设计的高稳定数字转换电路。
适用于测量水路管道温度的自控系统及其它冷热水的监视测量。

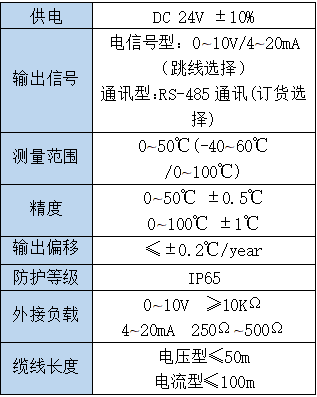

2.规格参数

3.输出选择

W30-T-AB/C

W30-T-AB/C(D)显示型

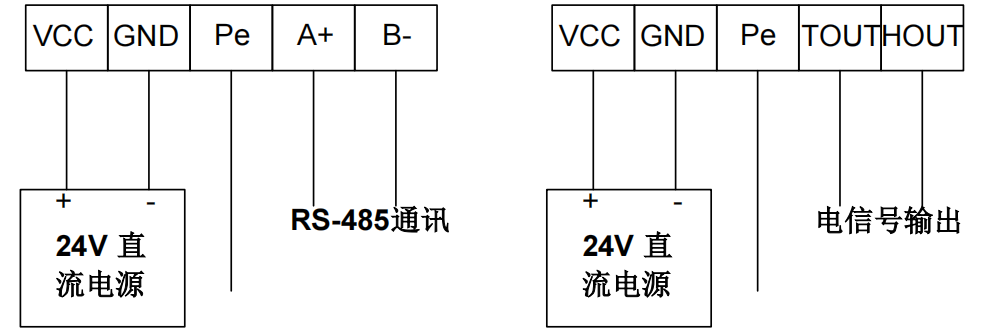

4.接线

通讯型

电信号型

   接线端子可用0.75㎡ ~1㎡铜质软导线并压接针式接线鼻子。最好用屏蔽电缆以预防干扰，电缆屏蔽层应在控制器一侧接入大地。
   注意：屏蔽接地不能与控制柜中的变频设备共用接地;变送器的接线应与动力电源走线或其它高电感性负载(接触器、线圈、电机)供电的导体分开。

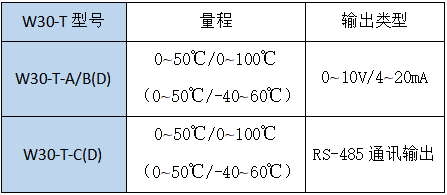

5.选型表

* D--带OLED显示（可选是否需要）

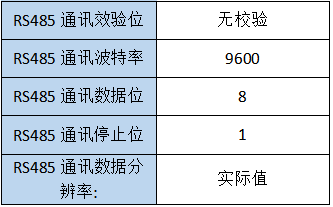

6.通讯参数及地址选择

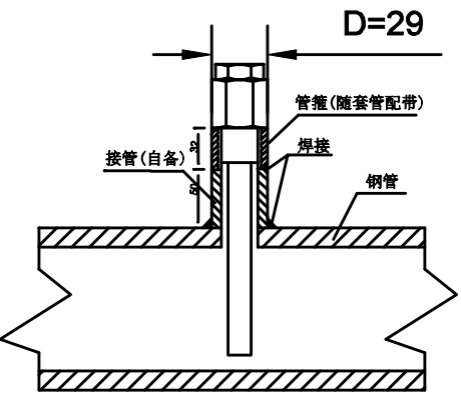

7.安装方式

   平行管道安装时传感器的方向从上向下垂直安装。垂直管道安装时、根据现场的管道位置，选择垂直面时，传感器倾斜45度角度从上向下安装。
   根据管箍外径在管道上开孔焊接，焊接固定套管管箍，将套管安装在管箍上。将传感器探头插入水管套管内，然后锁紧固定锁头。打开传感器上盖，线缆穿过防水锁头后接线即可。

8.注意事项

●为确保设备防护效果，传感器安装时电缆接入口应朝下。如现场条件不允许，则必须保证引线的最低点低于接入口5CM以上。
●探头管头部浸入水管的深度应达到水管内径中心位置。
●凡供货产品均带有产品合格证及使用说明书，请详细阅读，认真核查后使用。
●本产品不允许用户自行校准,产品出厂时已经校准完成。
●电源电压不能超过额定值。否则会导致永久性损坏，这种情况不在产品保修范围内。
●通电之前完成全部接线并核对其正确性,不正确的接线可造成本单元损坏。
●不可进行现场修理,如出现异常情况，请您与我们及时联系。如需修理和更换，请提供尽可能详细的故障说明，自行维修会导致原厂不予维修服务。

9.特别说明

a.如遇选型问题可向本公司咨询。
b.本说明书最终解释权归本公司所有。

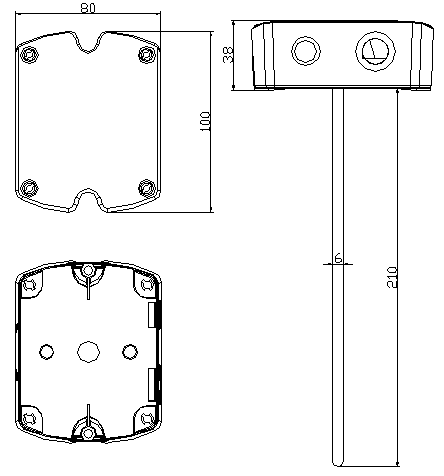

10.尺寸(mm)

水管套管（上图）和线缆软管接头（左图）为选购件，用于保护探头杆和替换PG9。
