U30-HT系列

         ————室内温湿度变送器说明书

1.产品介绍

   U30-HT系列室外型温湿度变送器来用进口高可靠性数字探头及特殊设计的高稳定数字转换电路。
适用于测量室外的温湿度信号及室外环境监控系统。

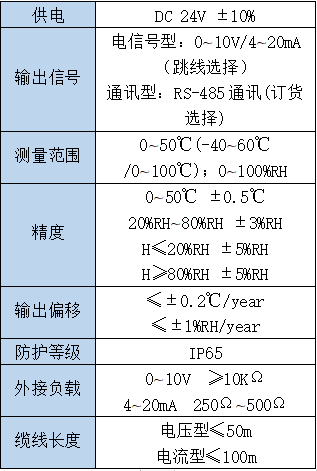

2.规格参数

3.输出选择

U30-HT-AB/C

U30-HT-AB/C(D)显示型

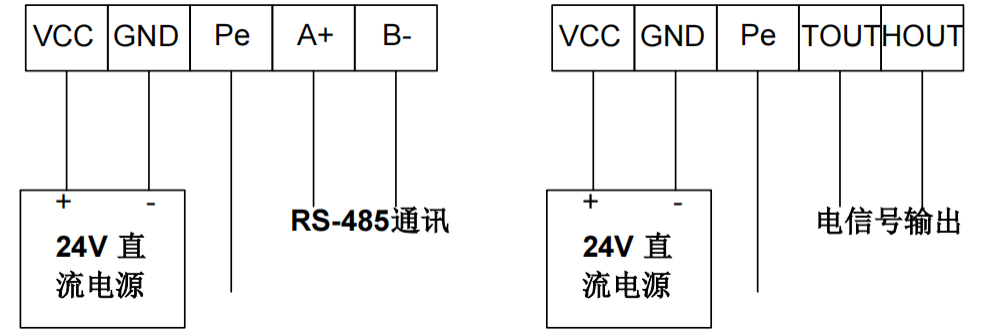

4.接线

通讯型

电信号型

   接线端子可用0.75㎡ ~1㎡铜质软导线并压接针式接线鼻子。最好用屏蔽电缆以预防干扰，电缆屏蔽层应在控制器一侧接入大地。
   注意：屏蔽接地不能与控制柜中的变频设备共用接地;变送器的接线应与动力电源走线或其它高电感性负载(接触器、线圈、电机)供电的导体分开。

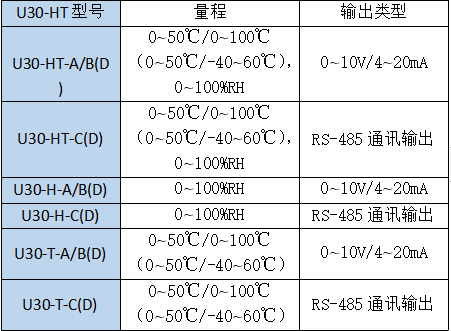

5.选型表

* D--带OLED显示（可选是否需要）

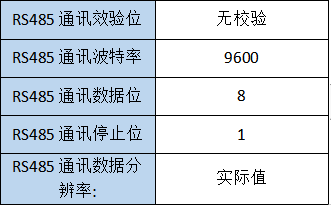

6.通讯参数及地址选择

7.安装方式

   将底座用M4自攻钉固定在墙壁或暗装底座，线缆由墙壁夹层或线管引入，然后按接线图接线，将底座四周用密封胶进行密封。最后盖上外壳，本传感器安装完毕。

8.注意事项

●在室外使用必须安装保护罩!传感器上方应有遮雨、遮阳装置。
●传感变送器应固定在室外空气自然循环不受限制的地方，切勿将传感器置于阳光直射及有水源泄漏或者蒸汽泄漏处，以及特别潮湿的地方
;不应安装在被冷空气或者热气直吹的地方，宜安装在背光处，不应雨淋，如有需要，请客户自行安装百叶窗罩。
●传感器等敏感元件及器件应避免静电。注意不要用手触摸，以防损坏。
●凡供货产品均带有产品合格证及使用说明书，请详细阅读，认真核查后使用。
●本产品不允许用户自行校准,产品出厂时已经校准完成。
●通电之前完成全部接线并核对其正确性,不正确的接线可造成本单元损坏。
●不可进行现场修理,如出现异常情况，请您与我们及时联系。如需修理和更换，请提供尽可能详细的故障说明，自行维修会导致原厂不予维修服务。

9.特别说明

a.如遇选型问题可向本公司咨询。
b.本说明书最终解释权归本公司所有。

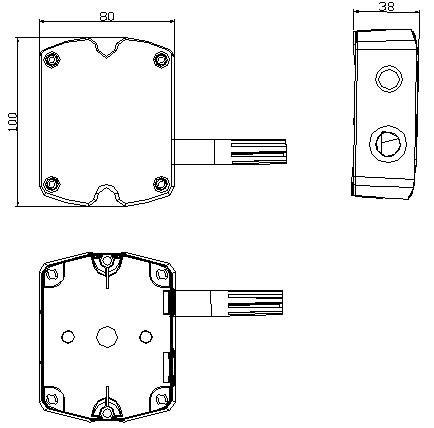

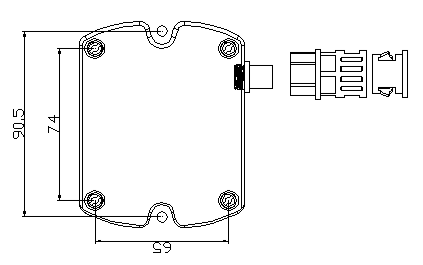

10.尺寸(mm)
