D30-HT系列

         ————室内温湿度变送器说明书

1.产品介绍

   D30-HT系列风道温湿度变送器采用进口高可靠性数字探头及特殊设计的高稳定数字转换电路。
适用于测量风管道的温湿度信号，被广泛用于楼宇自控应用场合及其它冷热风的送风和排风系统。

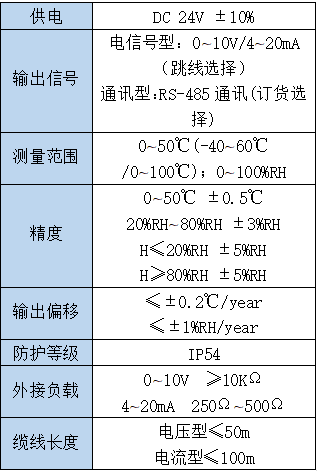

2.规格参数

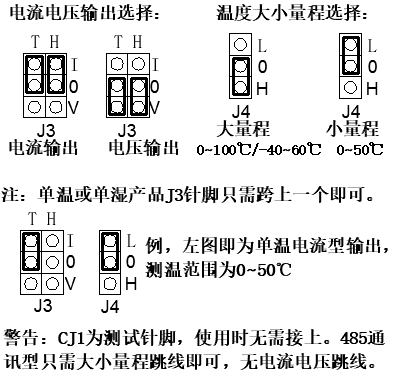

3.输出选择

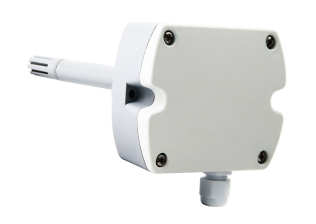

D30-HT-AB/C

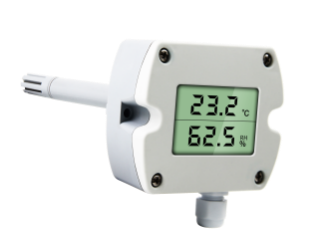

D30-HT-AB/C(D)显示型

4.接线

通讯型

电信号型

   接线端子可用0.75㎡ ~1㎡铜质软导线并压接针式接线鼻子。最好用屏蔽电缆以预防干扰，电缆屏蔽层应在控制器一侧接入大地。
   注意：屏蔽接地不能与控制柜中的变频设备共用接地;变送器的接线应与动力电源走线或其它高电感性负载(接触器、线圈、电机)供电的导体分开。

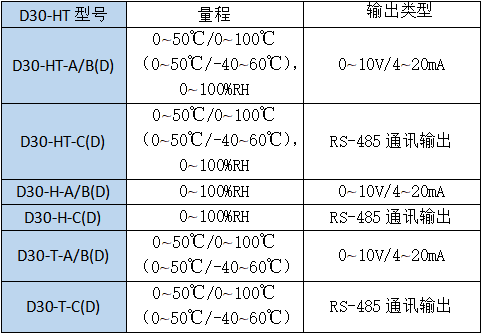

5.选型表

* D--带OLED显示（可选是否需要）

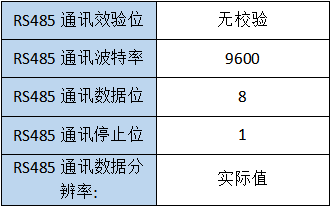

6.通讯参数及地址选择

7.安装方式

   打开罩盖穿过防水接头接好进出电线。垂直于风道安装（平行管道最好垂直向下安装，不可安装在管道底部和拐角；垂直管道四面皆可，也不要安装在拐角）。在管道上根据传感器直径开孔，防水锁头朝下插入探头杆，后用自攻螺丝固定，最后盖上罩盖即可。

8.注意事项

●本传感器专用于测量风道内的空气温度和 湿度，也可用于检测封闭容器内的温度、湿度，在安装时应尽远离加热加湿器;安装处距风管的入口、静压箱式机组出口、分管，合管处应有10倍当量管径的距离，传感器与管壁之间应用螺钉或螺丝连接,注意传感器盒的安装位置上方不得有水滴滴下。
●凡供货产品均带有产品合格证及使用说明书，请详细阅读，认真核查后使用。
;不应安装在被冷空气或者热气直吹的地方，宜安装在背光处，不应雨淋，如有需要，请客户自行安装百叶窗罩。
●本产品不允许用户自行校准,产品出厂时已经校准完成。
●电源电压不能超过额定值。否则会导致永久性损坏，这种情况不在产品保修范围内。
●通电之前完成全部接线并核对其正确性,不正确的接线可造成本单元损坏。
●不可进行现场修理,如出现异常情况，请您与我们及时联系。如需修理和更换，请提供尽可能详细的故障说明，自行维修会导致原厂不予维修服务。

9.特别说明

a.如遇选型问题可向本公司咨询。
b.本说明书最终解释权归本公司所有。

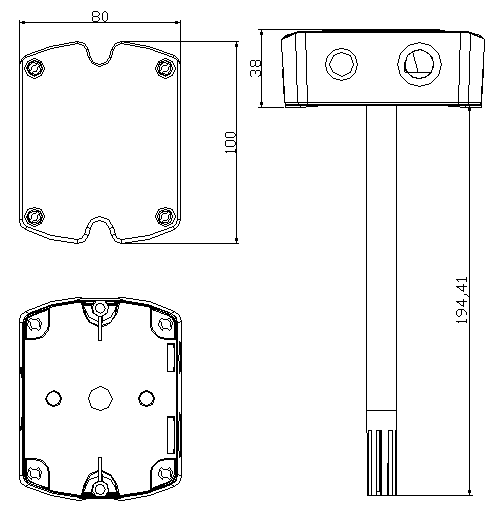

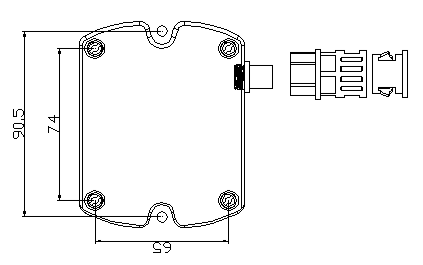

10.尺寸(mm)
