P30-PA系列

         ————空气微压差及压差变送器说明书

1.产品介绍

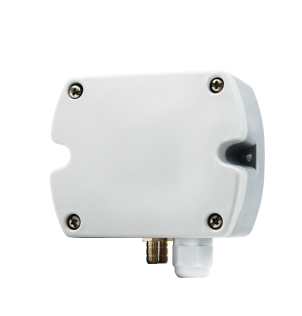

   P30-PA系列空气压差传感器/变送器用于检测环境空间气体压差或表压压力。
   能够测量空气流动控制所需要的精确压力和流量。
   主要应用场合：暖通空调（HVAC）、能源管理系统、VAV控制、洁净室压力及通风控制等领域。

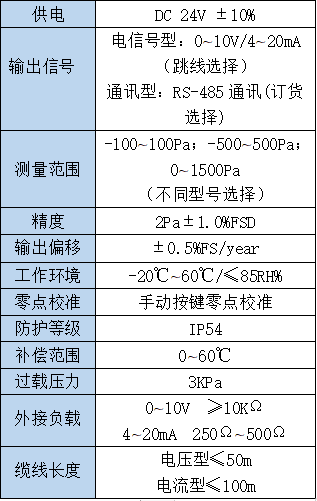

2.规格参数

3.输出选择

PA100-AB/C

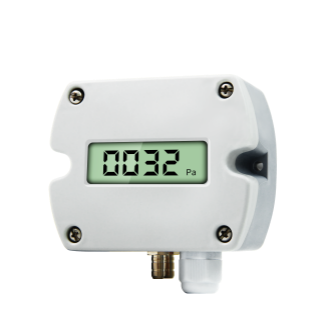

PA100-AB/C(D)显示型

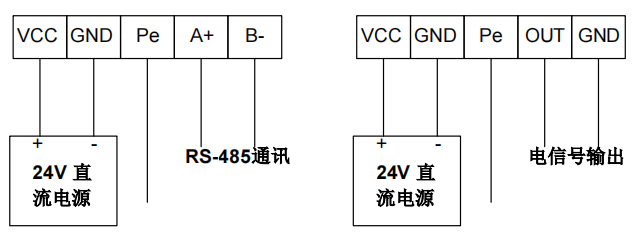

4.接线

485通讯型

电信号型

   接线端子可用0.75㎡ ~1㎡铜质软导线并压接针式接线鼻子。最好用屏蔽电缆以预防干扰，电缆屏蔽层应在控制器一侧接入大地。
   注意：屏蔽接地不能与控制柜中的变频设备共用接地;变送器的接线应与动力电源走线或其它高电感性负载(接触器、线圈、电机)供电的导体分开。

5.5、量程表

说明：
闭即代表安装跳帽；开即代表不安装跳帽。

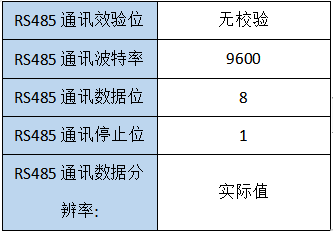

6.通讯参数及地址选择

7.安装方式

   先用背面标尺在墙上标出安装孔位，钻深30mm的Φ6mm墙孔放置膨胀管（随货提供自攻螺丝和膨胀管），再将压差变送器顶盖打开，将自攻螺丝通过压差变送器的固定孔固定在墙上指定位置，穿过防水接头接好进出电线，最后盖上罩盖即可。

8.注意事项

●电路板正面的“—”按钮可进行手动清零，零点将被保存。(如果客户现场安装时发现通电后测试压力值或输出信号有偏差时，请保持与安装方式平行的状态下进行手动清零)
●本产品不允许用户自行校准,产品出厂时已经校准完成。
●电源电压不能超过额定值。否则会导致永久性损坏，这种情况不在产品保修范围内。
●通电之前完成全部接线并核对其正确性,不正确的接线可造成本单元损坏。
●不可进行现场修理,如出现异常情况，请您与我们及时联系。如需修理和更换，请提供尽可能详细的故障说明，自行维修会导致原厂不予维修服务

9.特别说明

a.如遇选型问题可向本公司咨询。
b.本说明书最终解释权归本公司所有。

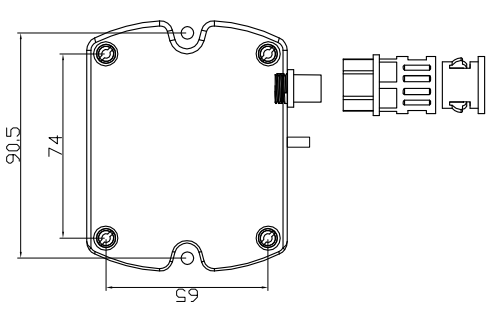

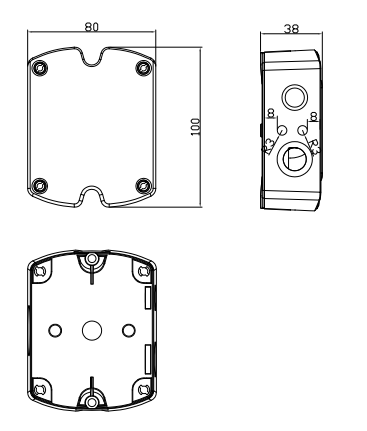

10.产品安装尺寸图及三视图 (mm)
