R30-CO2系列

         ————室内二氧化碳传感器说明书

1.产品介绍

   R30-CO是一款空气质量检测传感器。专用于测量室内空气中的二氧化碳气体浓度。
主要应用场合：办公环境、会议室、报告厅、影院、电子行业、制药行业、HVAC等。

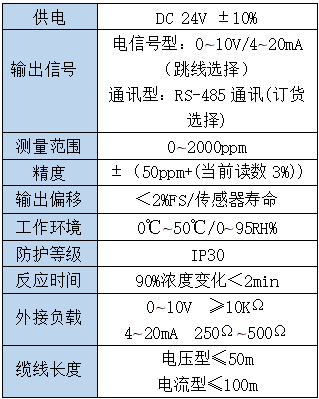

2.规格参数

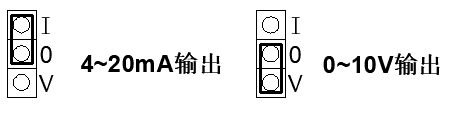

3.输出选择

R30-CO-AB/C

R30-CO-AB/C(D)显示型

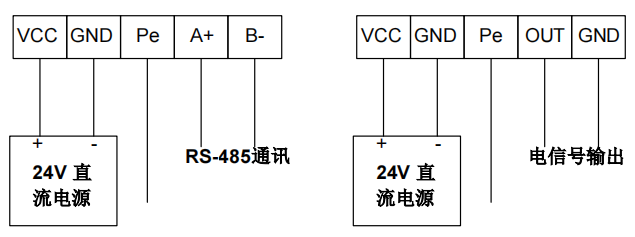

4.接线

485通讯型

电信号型

   接线端子可用0.75㎡ ~1㎡铜质软导线并压接针式接线鼻子。最好用屏蔽电缆以预防干扰，电缆屏蔽层应在控制器一侧接入大地。
   注意：屏蔽接地不能与控制柜中的变频设备共用接地;变送器的接线应与动力电源走线或其它高电感性负载(接触器、线圈、电机)供电的导体分开。

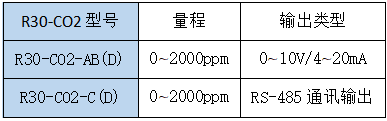

5.选型表

* D--带OLED显示（可选是否需要）

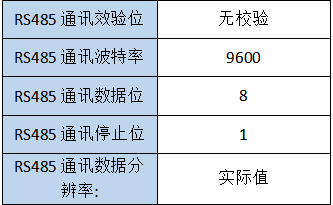

6.通讯参数及地址选择

7.安装方式

   将底座用M4自攻钉固定在墙壁或暗装底座，线缆由墙壁夹层或线管引入，然后按接线图接线，将底座四周用密封胶进行密封。最后盖上外壳，本传感器安装完毕。

8.注意事项

●传感器应固定在空气自然循环不受限制的地方，切勿将传感器置于阳光直射或者靠近冷源、热源以及特别潮湿的地方。
●传感器测试应置于普通洁净程度的空气环境中，如暴露在诸如丙酮蒸汽、氯气、酸气或高浓烟雾（香烟）等腐蚀性物质的环境中将导致探头损坏。
●传感器敏感元件及器件需避免静电，不得用手触摸，以防损坏。
●传感器应至少在2周内（不停电）有3次可接触到室外新鲜空气（包括静态扩散）。
●本产品不允许用户自行校准,产品出厂时已经校准完成。
●电源电压不能超过额定值。否则会导致永久性损坏，这种情况不在产品保修范围内。
●通电之前完成全部接线并核对其正确性,不正确的接线可造成本单元损坏。
●不可进行现场修理,如出现异常情况，请您与我们及时联系。如需修理和更换，请提供尽可能详细的故障说明，自行维修会导致原厂不予维修服务。

9.特别说明

a.如遇选型问题可向本公司咨询。
b.本说明书最终解释权归本公司所有。

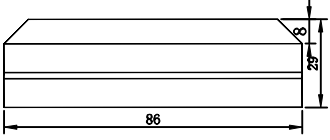

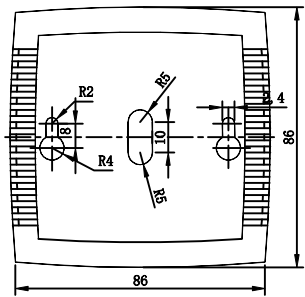

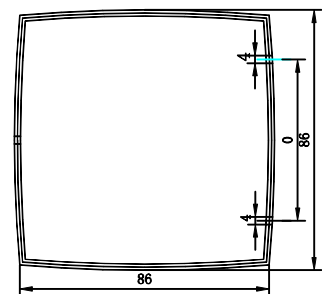

10.尺寸(mm)
